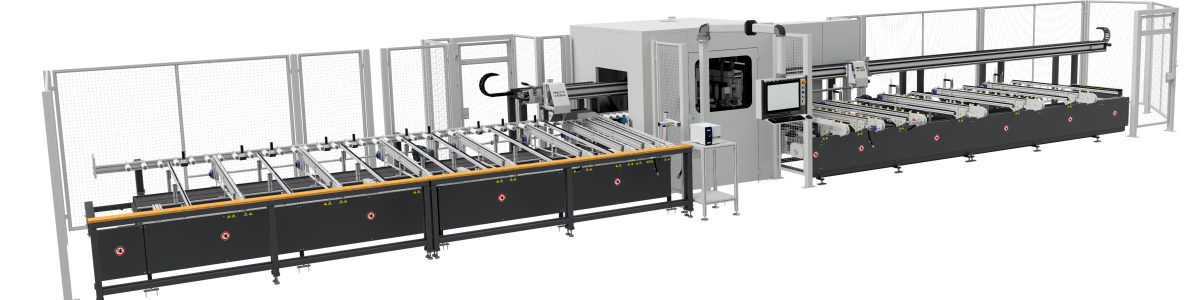

Automatische Sägeanlage für Gehrungsschnitte von 22,5° bis 157,5° von Aluminium oder Kunststoff Profilen.
Maschinensteuerung mit PC und 21“ Bildschirm
Im Standard können Rohprofillängen von 1000 – 7000 mm verarbeitet werden (längere Rohprofilmaße auf Anfrage möglich)
Die kürzeste Abschnittlänge (bei 90° Schnitten) liegt bei 90 mm, kürzere Abschnitte sind auf Anfrage ggf. ebenfalls möglich
Kleinestes Innenmaß bei Gehrungsschnitten ist 160 mm (45° Gehrung) bzw. 390 mm (22,5° Gehrung)
Größtes Abschnitt Außenmaß 4000 mm (Auf Anfrage auch länger)
Sägewinkel von 22,5° bis 157,5° stufenlos über die Steuerung einstellbar
Verarbeitbare Profildimensionen: Maximal 350 mm Höhe, maximal 200 mm Breite, siehe Schnittdiagramm
Die Sägeanlage für Gehrungsschnitte verfügt über ein Horizontales Lademagazin mit 6 Fördersträngen, maximales Beladegewicht je Rohprofilstab: 75 kg
Der Materialvorschub erfolgt über einen Pusher mit einer Verfahrgeschwindigkeit von max. 180 m/min und einer Positioniergenauigkeit von +/- 0,15 mm je 1000 mm Verfahrweg
Die Greifer Zange kann profilbezogen automatisch in Y und Z Richtung motorisch positionieren
Pneumatische Hubrollen heben das Profil beim Einschub in die Sägeanlage leicht an, damit des nicht über die Tischplatte der Sägeeinheit kratzen kann
Sägestation mit Ø 600mm Sägeblatt und 5.5KW Sägemotor (optionales Upgrade auf 9,2 KW möglich)
Stufenlos über Servomotor schwenkbar von 22,5 – 157,5°
Sägeblattvorschub über elektr. Servoachse
Minimalmengen Taktsprüheinrichtung mit überwachtem 2 Liter Tank und einer Sprühdüse
Komplette Einhausung der Sägeeinheit in geschlossene Kabine mit interner Beleuchtung der Säge
2 Absaugstutzen je 100mm Durchmesser
Austransport mit automatischer Anschnitt und Reststück Trennung. Anschnitte und Reststücke werden pneumatisch nach hinten aus der Maschine gefördert. (Fallhöhe 1000 mm)
Gutteile werden dann mittels einer motorischen Greiferzange auf eine 4m lange Rollenbahn gezogen und von dort über einen Querschieber auf einen Austransporttisch mit Rundriemenförderern geschoben
Für Kleinteile besitzt der Austransporttisch über die ersten 250mm Länge ein Filzband.
Eine Ausblasleiste mit 3 Fächerdüsen bläst die Gutteile ab, um insbesondere bei Hohlkammerprofilen Aluminiumspäne weitgehend zu entfernen (es wird keine komplette Spänefreiheit garantiert)
Der Austransporttisch der Sägeanlage für Gehrungsschnitte kann bis zu 4000 mm lange Gutteile aufnehmen und hat zur Bedienseite hin eine Förderlänge von 2000 mm
Die Gutteile werden nach vorne zum Bediener gefördert, der diese dann manuell entnimmt.
